ماژول سیگنال ژنراتور مدل XR2206

معرفی

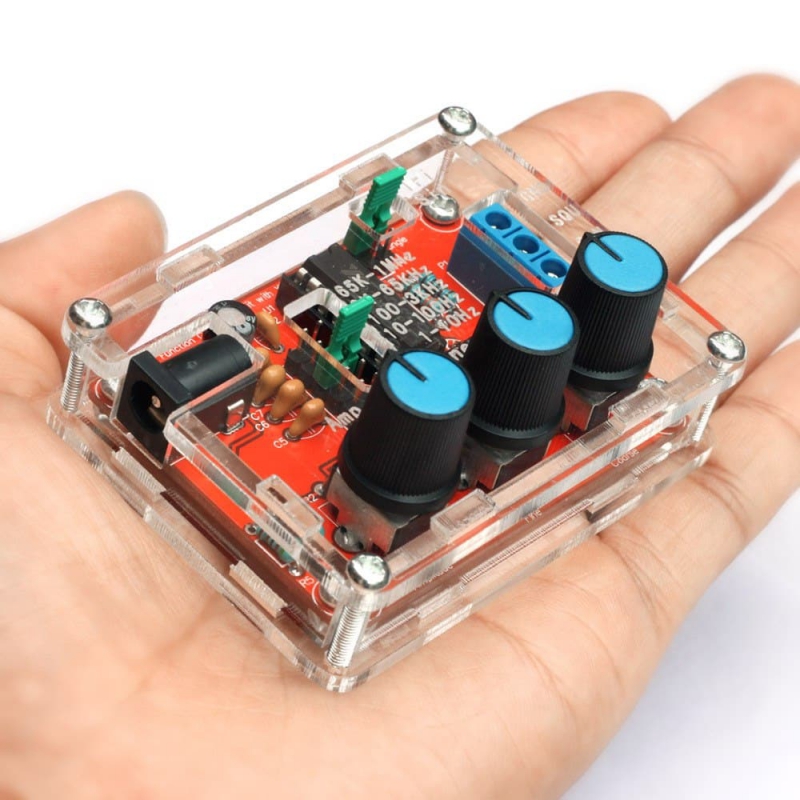

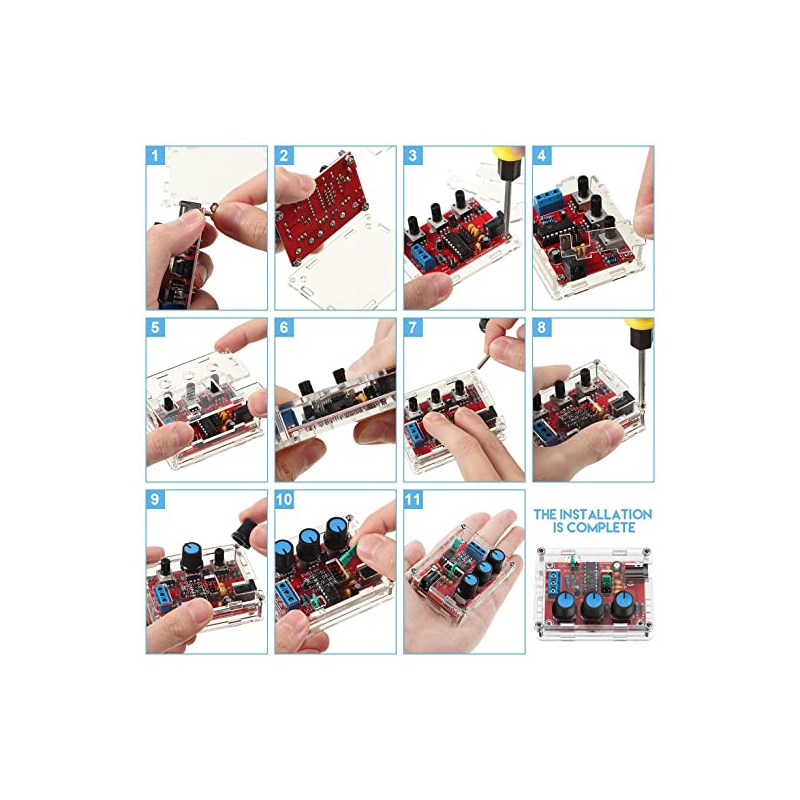

ماژول سیگنال ژنراتور بر پایه تراشه XR2206 طراحی شده است این ماژول سه نوع موج سینوسی و مربعی و مثلثی در بازه فرکانسی 1Hz-1Mhz ​​با امپدانس خروجی 600 اهم با خطای 10٪ تولید می‌نماید و مناسب استفاده در انواع پروژه‌ها و مدارهای الکترونیکی می باشد . این ماژول با ولتاژ 9 تا 12 ولت DC تغذیه می شود که می توانید با استفاده از یک آداپتور حداکثر یک آمپری تغذیه ماژول را فراهم نمایید . برای کاربرد راحت تر ، ماژول در داخل یک جعبه پلاستیکی قرار داده شده که استفاده رومیزی نیز فراهم می باشد.

مشخصات

نوع کالا : ماژول سیگنال ژنراتور
مدل : XR2206
ولتاژ ورودی : 9 الی 12 ولت DC
حداکثر جریان مصرفی : کمتر از 1 آمپر
ابعاد قاب : 50*66*17 میلی متر (به احساب پتانسیومتر ها ارتفاع : 32 میلی متر)
شکل موج‌ها: مربعی، سینوسی و مثلثی
امپدانس خروجی: 600 اهم با خطای 10٪
محدوده فرکانس خروجی: 1HZ – 1MHz
دارای سه عدد ولوم برای کنترل : Amp، Fine ،coarse

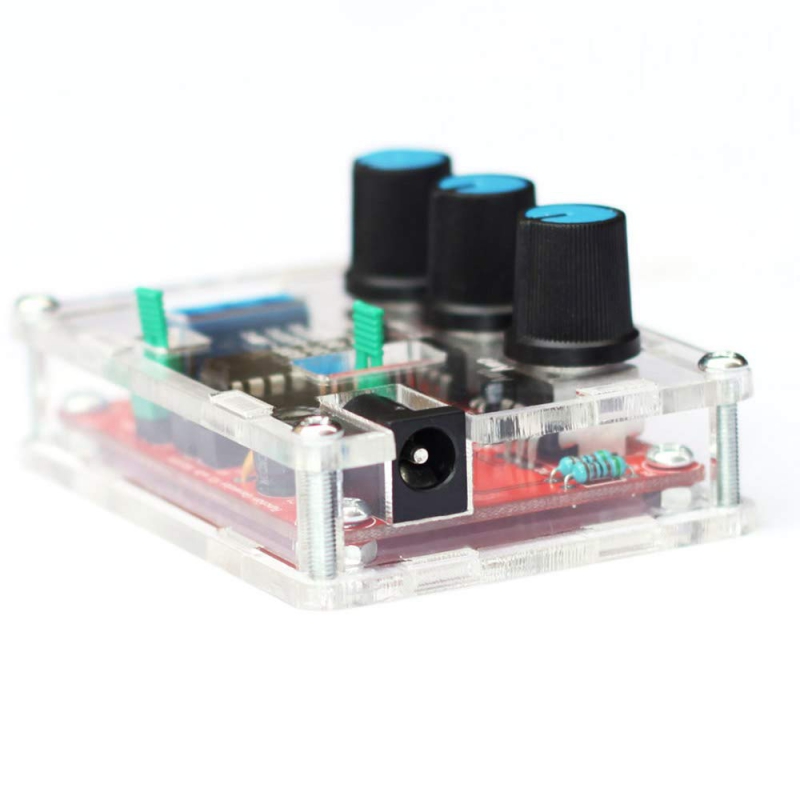

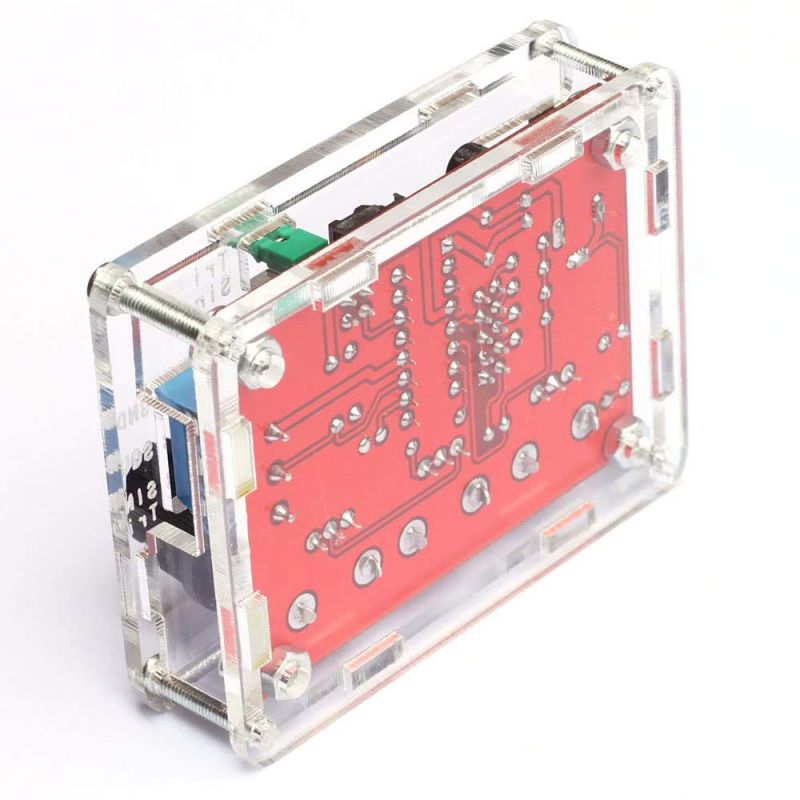

نوع تغذیه ورودی ماژول : جک استاندارد آداپتوری 5.5 میلی متری
دارای ترمینال خروجی 3 تایی : GND , SQU , SN/TRI

موج سینوسی:

دامنه: از 0 تا 3 ولت در تغذیه 9V-DC
اعوجاج : کمتر از 1٪ در 1kHz
همواری : + 0.05dB 1HZ – 100kHz

موج مربعی:
دامنه : 8V (بدون بار) در ورودی 9V-DC
زمان صعود : کمتر از 50ns در 1kHz
زمان فرو د: کمتر از 30ns در 1kHz
تقارن : کمتر از 5٪ در 1kHz

موج مثلثی:
دامنه : 0 تا 3V در ورودی 9V-DC
خطی بودن : کمتر از 1٪ (تا 100kHz)

نکات راه اندازی و استفاده

برای تغذیه ماژول بهتر است ولتاژ بیش از 12 ولت بیشتر نشود زیرا در این حالت  شکل موج خروجی پایداری خود را از دست می‌دهد.
از یک منبع تثبیت شده استفاده گردد و قطب اتصال + و – جهت اتصال رعایت گردد .
ماژول قابلیت انتخاب  5 محدوده فرکانسی است برای تغییر از جامپر به جای سوئیچ استفاده شده که باید جامپر را در جای مورد نظر برای تعیین محدوده فرکانس قرار دهید.
برای تغییر نوع فرکانس می توانید با استفاده از یک جامپر دو حالته تعیین کنید که خروجی مدار مثلثی باشد یا سینوسی.
همچنین برای تغییر دامنه و فرکانس خروجی می توانید با استفاده از پتانسیومترهای تعبیه شده بر روی ماژول مقادیر را تغییر دهید.
