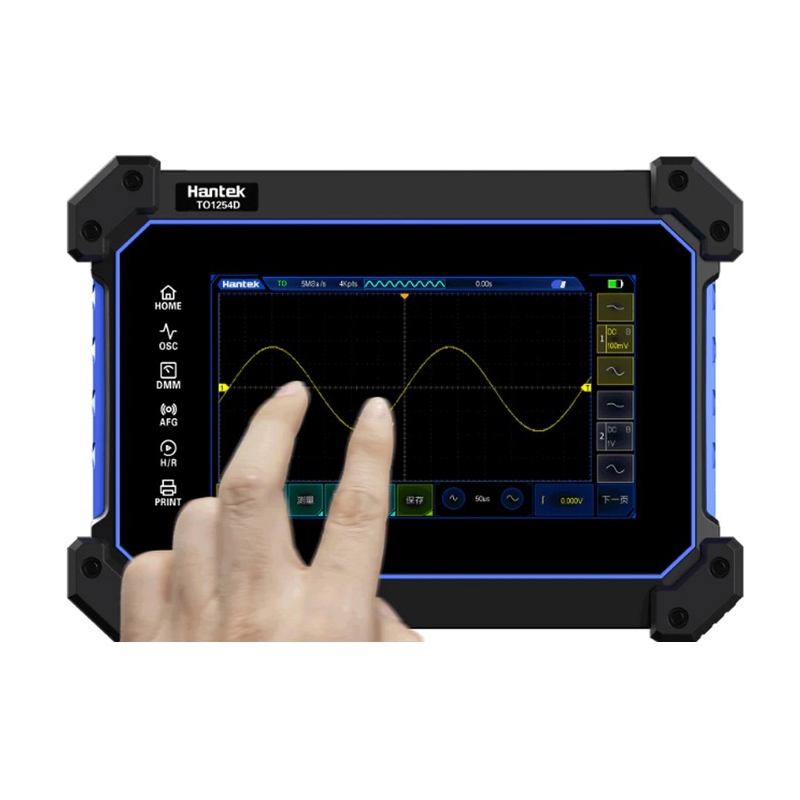

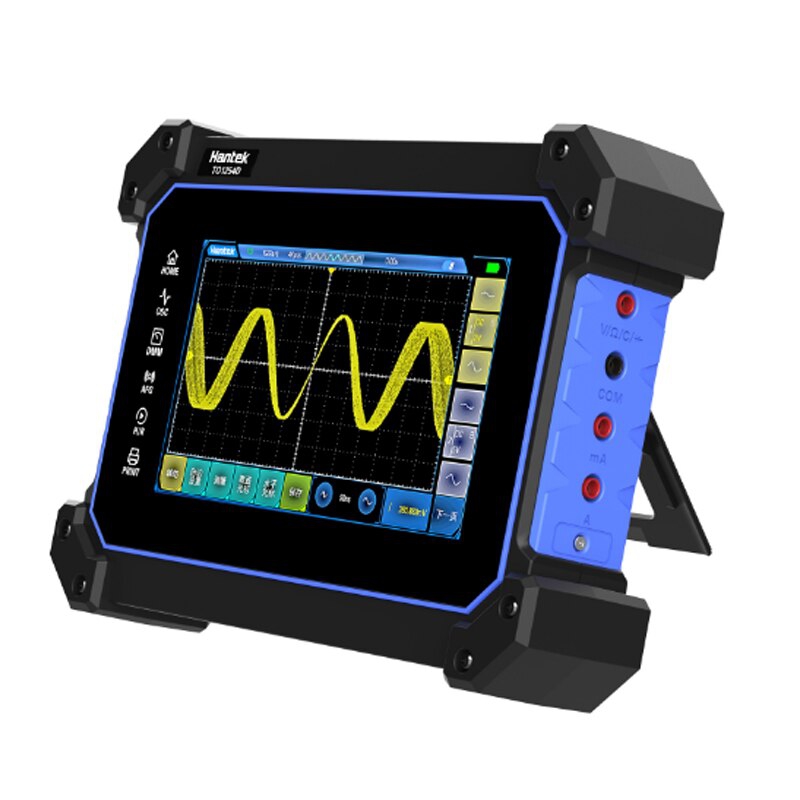

اسیلوسکوپ و فانکشن ژنراتور دیجیتال پرتابل چهار کاناله 250MHZ با نمایشگر تمام لمسی HANTEK TO1254D

اسیلوسکوپ و فانکشن ژنراتور دیجیتال هانتک HANTEK TO1254D قدرتمندترین مدل از سری TO1000 است که با چهار کانال مستقل، پهنای باند 250 مگاهرتز و نرخ نمونه‌برداری 1GSa/s، ابزار بی‌نقصی برای اندازه‌گیری و تحلیل دقیق سیگنال‌های پرسرعت به شمار می‌رود. این دستگاه با ترکیب اسیلوسکوپ، فانکشن ژنراتور و مولتی‌متر دیجیتال حرفه‌ای در یک بدنه‌ی مقاوم و قابل حمل، انتخابی هوشمندانه برای مهندسان، تکنسین‌ها و مدرسان حوزه برق و الکترونیک است.صفحه نمایش 7 اینچی تمام لمسی، طراحی مقاوم با پایه ضد لغزش، باتری لیتیومی با شارژدهی طولانی و پشتیبانی از شارژ سریع Type-C، تجربه‌ای حرفه‌ای و راحت را برای کاربر فراهم می‌کند. همچنین، قابلیت ذخیره‌سازی مستقیم فایل‌ها و تنظیمات روی فلش USB، این دستگاه را به گزینه‌ای ایده‌آل برای محیط‌های آزمایشگاهی و صنعتی تبدیل کرده است.

مشخصات

تعداد کانال‌ها 4 کاناله (یا 2 کاناله در نسخه دیگر)
پهنای باند 250MHz
نرخ نمونه‌برداری 1GSa/s
حافظه نمونه‌برداری 8M Points
محدوده حساسیت عمودی 2mV/div تا 10V/div
رزولوشن عمودی 8 بیت
مقیاس افقی 2ns/div تا 100s/div
دقت اندازه‌گیری زمانی ±(1sample + 100ppm × مقدار + 0.4ns تا 0.6ns)
حالت‌های برداشت سیگنال Normal، Average، Peak، High Resolution
محدودکننده پهنای باند 20MHz، قابل انتخاب برای هر کانال
ایزولاسیون بین کانال‌ها بیشتر از 40dB در پهنای باند کامل
امکان ذخیره‌سازی تصویر، CSV، باینری، تنظیمات روی حافظه داخلی یا فلش USB

مشخصات فانکشن ژنراتور داخلی:
نوع سیگنال خروجی موج سینوسی، مربعی، مثلثی، موج دلخواه (Arbitrary)
حداکثر فرکانس خروجی 25MHz
کاربردها تست و تحریک مدارهای آنالوگ و دیجیتال، شبیه‌سازی سیگنال‌ها

قابلیت‌های مولتی‌متر دیجیتال:
ولتاژ DC 400mV تا 600V
ولتاژ AC 4V تا 600V
جریان AC/DC 40mA تا 10A
مقاومت 400Ω تا 40MΩ
ظرفیت خازن 40nF تا 100µF
تست پیوستگی و دیود دارد
ثبت و تحلیل داده‌ها  نمودار روند، ذخیره و تحلیل آماری

ویژگی‌

اسیلوسکوپ دیجیتال چهار کاناله با پهنای باند 250MHz
نرخ نمونه‌برداری 1 گیگا نمونه در ثانیه (1GSa/s)
حافظه ذخیره‌سازی 8 میلیون نمونه (8M) برای تحلیل دقیق سیگنال‌ها
نمایشگر 7 اینچی تمام لمسی با رزولوشن 800×480 پیکسل
فانکشن ژنراتور داخلی با خروجی تا 25MHz برای تولید موج‌های دلخواه
مولتی‌متر دیجیتال حرفه‌ای با امکانات تحلیل آماری، ترسیم نمودار و ذخیره داده‌ها
بدنه مقاوم با پایه قابل تنظیم و طراحی ضد ضربه و ضد لرزش
باتری داخلی لیتیومی با ماندگاری بالا
پورت Type-C با پشتیبانی از شارژ سریع 18 وات
ذخیره‌سازی اطلاعات روی USB فلش با فرمت‌های CSV، باینری، تصویری و تنظیمات

Introduction

Multi touch large screen, resolution up to 800 * 480, friendly and easy-to-use UI, good interaction experience.
Standard configuration of 4 or 2-channel oscilloscope, maximum bandwidth of 250MHz, maximum sampling rate of 1GSa/s, 8M large storage.
Provide high-precision multimeter with data recording, storage, trend chart, statistical analysis and other functions.
A variety of arbitrary waveforms are built into the signal generator, and the highest output frequency is 25MHz.
One key waveform storage, convenient and fast.
Suspension foot design, multi angle adjustment, anti falling and anti-seismic, put it on the go.
Built in super large capacity lithium battery, full power, long endurance, standby for up to half a year.
The standard 18W charger supports type-C fast charging, and can also share a set of charging equipment with mobile phones.

Specification

Series: TO1000 Series (1G Sampling)
7 “TFT display resolution: 800 x 480
Horizontal Scale Range: 2ns/div~100s/div1、2、5 sequence
Incremental Time Measurement Accuracy(Full Bandwidth):
Single, “Sampling” mode
± (1 sampling interval +100ppm× reading +0.6ns)
＞16 times on average
±(1 sampling interval +100ppm× reading +0.4ns)
Sampling interval = seconds/grid ÷200
A/D Converter: 8-bit resolution,each channel sampled simultaneously
Vertical Cale Range: 2mV/div~10V/div at input BNC
Vertical Resolution: 8bit
Vertical Sensitivity Range: 2mV/div~10V/div
Offset Range:
±1V（2mV/div~100mV/div）
±10V（200mV/div~1V/div）
±50V（2V/div~10V/div）
Dynamic Range: ±5div（8bit）
Optional Analog Bandwidth Limitation, Typical: 20MHz,Each channel is independently selectable
DC Gain Accuracy: ±3% FullScale
Isolation Between Channels: 40dB，DC to the maximum rated bandwidth of each model
Acquisition Modes: Normal, Average, Peak, High resolution
Waveform Interpolation: (sinx)/x
Save / Transfer out: Save and call out, Including Images, References, CSV, Binary, Settings
Save to External Storage: Images, References, CSV, Binary, Settings
Multimeter functions:
voltage measurement DC: 400.00mV-600V AC: 4.000V-600V
current measurement AC / DC: 40.00mA-10.00 A
resistance measurement: 400.0 Ohm – 40.00 MΩ
measurement of capacitance : 40nF – 100uF
conductivity testing
diode testing
Dimension: 248mm*176mm*54mm (L x W x H)
