LCD کاراکتری 2×16 پین دوطرفه بک لایت سبز

معرفی

نمایشگرهای کاراکتری با قابلیت راه اندازی توسط میکروکنترلرها می باشند. نمایشگرهای کاراکتری تک رنگ و در اندازه های مختلف موجود بوده و به دلیل کارکرد ساده ای که دارند در ساخت انواع پروژه ها مورد استفاده قرار می گیرند.

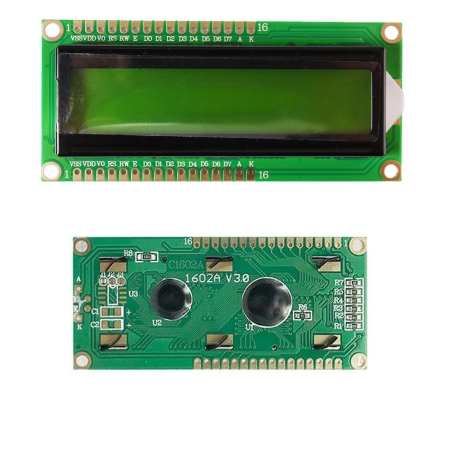

این ال سی دی کاراکتری 2×16 در هر دو طرف نمایشگر دارای 16 پین اوت (خروجی) میباشد.

مشخصات

ابعاد خارجی : 80 × 36× 11 میلی متر
ابعاد صفحه نمایش : 64.5× 13.8 میلی متر
تعداد کاراکتر : 16*2
حداکثر ولتاژ تغذیه : 5 ولت
نور پس زمینه : دارد
رنگ نور پس زمینه : سبز
دمای کاری (درجه سانتیگراد) : -20 الی +70
پارت نامبر : LCD Module C1602A

پایه ها

VSS = زمین GND
VCC = تغذیه ۵ ولت
(VO (Display Contrast Pin = تنظیم شدت نور صفحه
(RS (Register Select = انتخاب رجیستر
(RW (Read/Write = پایه Read و Write
E = پایه Enable
D0 – D7 = پایه های دیتا
A = پایه Anode
K = پایه Cathode

Specification

>> Product Type: Character LCD Module
>> Display Format: 16*02 Characters
>> Interface: 6800 4-bit Parallel, 6800 8-bit Parallel
>> IC or Equivalent: AIP31066, HD44780, KS0066, SPLC780D
>> Font: English/Japanese
>> Outline Dimension: 80.00(W)x36.00(H)x11.00(T)mm
>> Visual Area: 66.00×16.00mm(C1) / 65.00×14.50mm(C2)
>> Active Area: 55.45×10.76mm(C1) / 55.70×11.00mm(C2)
>> Viewing Direction: 6:00
>> IC Package: COB
>> Power Supply (Type): 5.0V
