LCD کاراکتری 2×16 بک لایت آبی

معرفی

نمایشگرهای کاراکتری با قابلیت راه اندازی توسط میکروکنترلرها می باشند. نمایشگرهای کاراکتری تک رنگ و در اندازه های مختلف موجود بوده و به دلیل کارکرد ساده ای که دارند در ساخت انواع پروژه ها مورد استفاده قرار می گیرند.

مشخصات

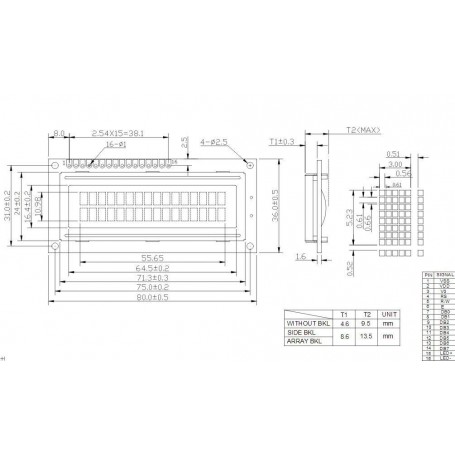

ابعاد خارجی : 80 × 36× 11 میلی متر
ابعاد صفحه نمایش : 64.5× 13.8 میلی متر
تعداد کاراکتر : 16*2
حداکثر ولتاژ تغذیه : 3.3 ولت تا 5 ولت
نور پس زمینه : دارد
رنگ نور پس زمینه : آبی
دمای کاری (درجه سانتیگراد) : -20 الی +70
پارت نامبر : LCD Module 1602A

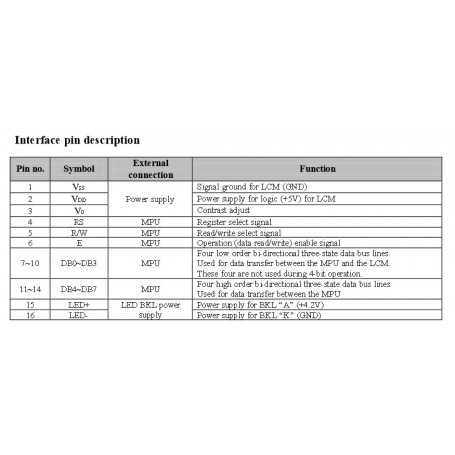

پایه ها

VSS = زمین GND
VCC = تغذیه ۵ ولت
(VO (Display Contrast Pin = تنظیم شدت نور صفحه
(RS (Register Select = انتخاب رجیستر
(RW (Read/Write = پایه Read و Write
E = پایه Enable
D0 – D7 = پایه های دیتا
A = پایه Anode
K = پایه Cathode
