ماژول RFID با قابلیت خواندن و نوشتن RFID Reader/Writer RC522 Mifare 13.56Mhz به همراه تگ

معرفی

ماژول های RFID به منظور خواندن و نوشتن کارت ها یا تگ های RFID مورد استفاده قرار میگیرند. کارت های مغناطیسی امروزه در زندگی روزمره ما به وفور در دستگاه های مختلفی استفاده می گردند.تگ و یا کارت RFID، شامل یک مدار الکترونیکی است زمانی که تگ در نزدیکی  کدخوان ( RFID Reader ) قرار می گیرد، میدان مغناطیسی تولید شده توسط کد خوان باعث فعال شدن تگ می گردد. و تگ اقدام به ارسال داده از طریق پالس های رادیویی می نماید.سیستم های RFID دارای  فرکانس های کاری متنوعی هستند که از این بین دو فرکانس 125 کیلوهرتز و 13.56 مگاهرتز متداول تر می باشند. این ماژول در محدوده فرکانسی 13.56Mhz کار کرده و علاوه بر خواندن اطلاعات می تواند اطلاعات جدیدی را بر روی حافظه ی کارت ذخیره نماید.

کاربردها

• سیستم های امنیتی
• کارت های اعتباری
• شناسایی کاربر یا خودور یا کالا
• خانه های هوشمند
• فناوری اطلاعات
• سامانه های هوشند
• RFID در ساخت و ساز : ابزار ردیابی ، ردیابی لوله
• RFID در بیمارستان و مراقبت از سلامت
• سیستم های پرداخت RFID
• زمان و حضور و غیاب

مشخصات

• تراشه با حساسیت بسیار بالا ساخت شرکت فیلیپس

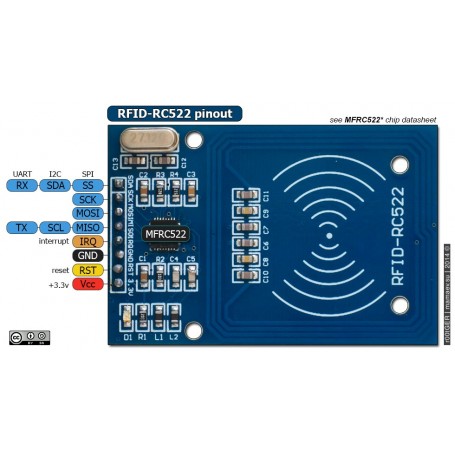

• ارتباط با میکروکنترلر از طریق پروتکل SPI و I2C و سریال
• ولتاژ تغذیه: 3.3 ولت
• جریان مصرفی بسیار پایین 13 الی 26 میلی آمپر
• فرکانس کاری 13.56Mhz
• قابلیت خواندن و نوشتن روی کارت
• سرعت انتقال اطلاعات تا 10Mbit/s
• پشتیبانی از کارت های mifare1 S50、mifare1 S70、mifare UltraLight、mifare Pro、mifare Desfire
• فاصله تگ تا ماژول جهت تبادل اطلاعات 8 الی 10 سانتی متر

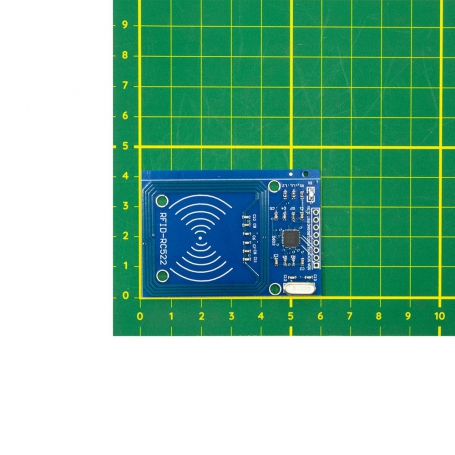

• ابعاد بسیار کوچک 4 در 6 سانتی متر
