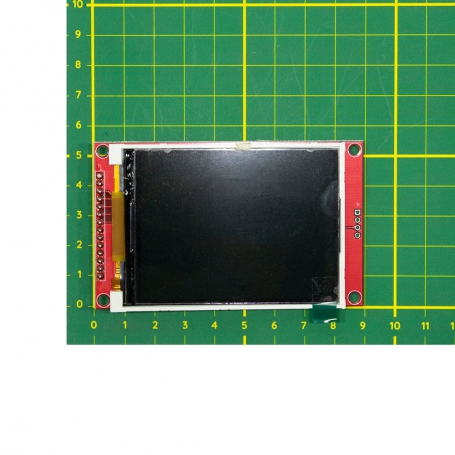

ماژول نمایشگر “LCD 3.2 درایور ILI9341 ارتباط SPI

معرفی

با استفاده از این نمایشگرها قادر به اتصال نمایشگر با پروتکل SPI به تمامی پروژه های خود خواهید بود که تنها با اتصال 4 سیم امکان پذیر است. پورت های تاچ نیز بر روی این ماژول نمایشگر تعبیه شده است و می توانید به سادگی با اتصال تاچ اسکرین نمایشگر خود را لمسی کنید. این نمایشگر کیفیت تصویر بسیار خوبی دارد و از 65 هزار رنگ پشتیبانی می کند.

مشخصات

سایز صفحه نمایشگر: 3.2 اینچ
سایز PCB نمایشگر: 55.04×89.3 mm
رزولوشن: 240*320
درگاه ارتباطی: 4 سیمه SPI
دمای کاری: -20 الی 60 درجه سانتی گراد
ولتاژ کاری: 3.3 تا 5 ولت
وزن : 41 گرم

Introduction

3.2-inch color screen, support 65K color display, display rich colors
320X240 resolution
Using the SPI serial bus, it only takes a few IOs to illuminate the display

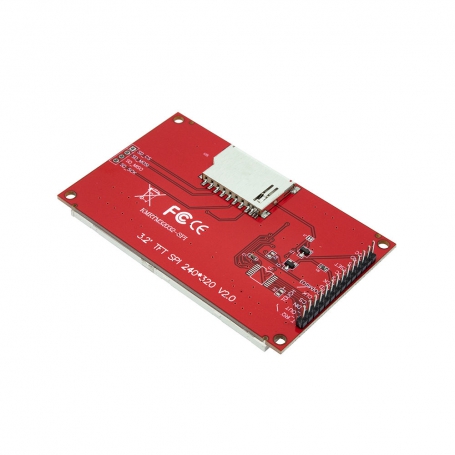

Easy to expand the experiment with SD card slot
Provide a rich sample program
Military-grade process standards, long-term stable work
Provide underlying driver technical support

Specification

Display Color: RGB 65K color
Screen Size: 3.2(inch)
Type: TFT
Driver IC: ILI9341
Resolution: 320*240 (Pixel)
Module Interface: 4-wire SPI interface
Active Area (AA area): 48.6×64.8(mm)
Module PCB Size: 55.04×89.3(mm)
Operating Temperature: -20℃~60℃
Storage Temperature: -30℃~70℃
VCC power voltage: 3.3V~5V
Logic IO port voltage: 3.3V(TTL)
Power Consumption: TBD
Rough Weight(Package containing): No touch: 41(g)
