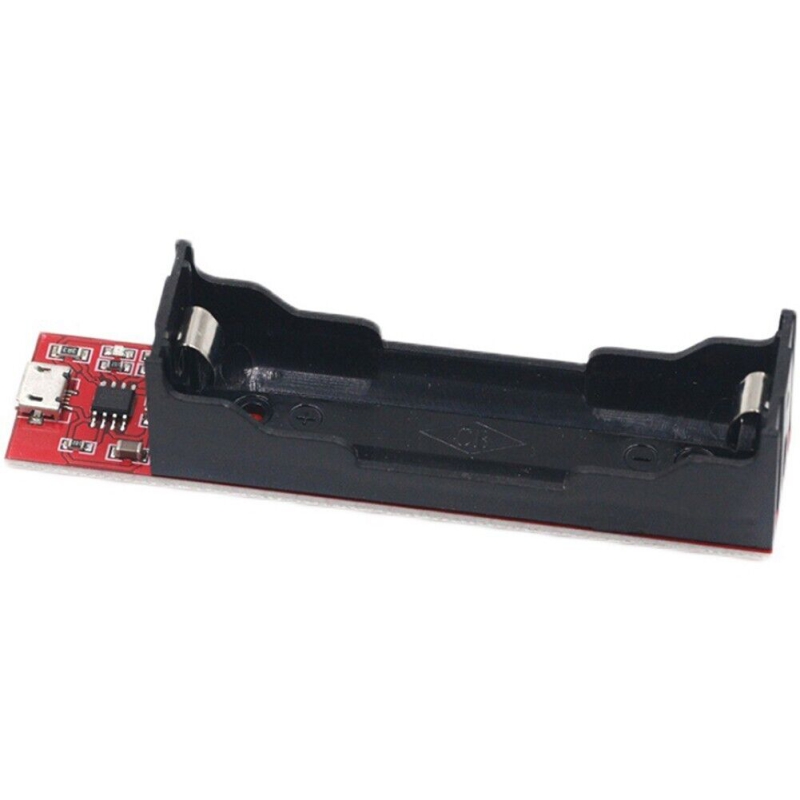

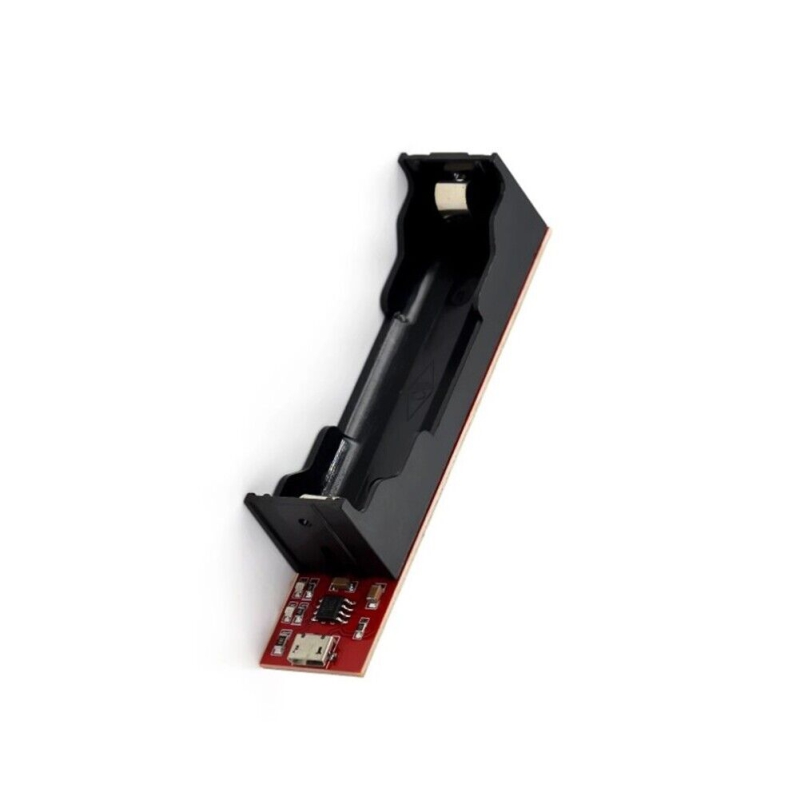

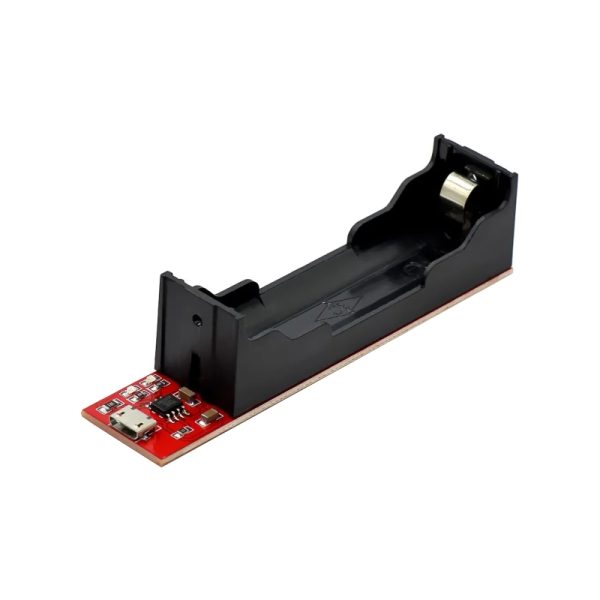

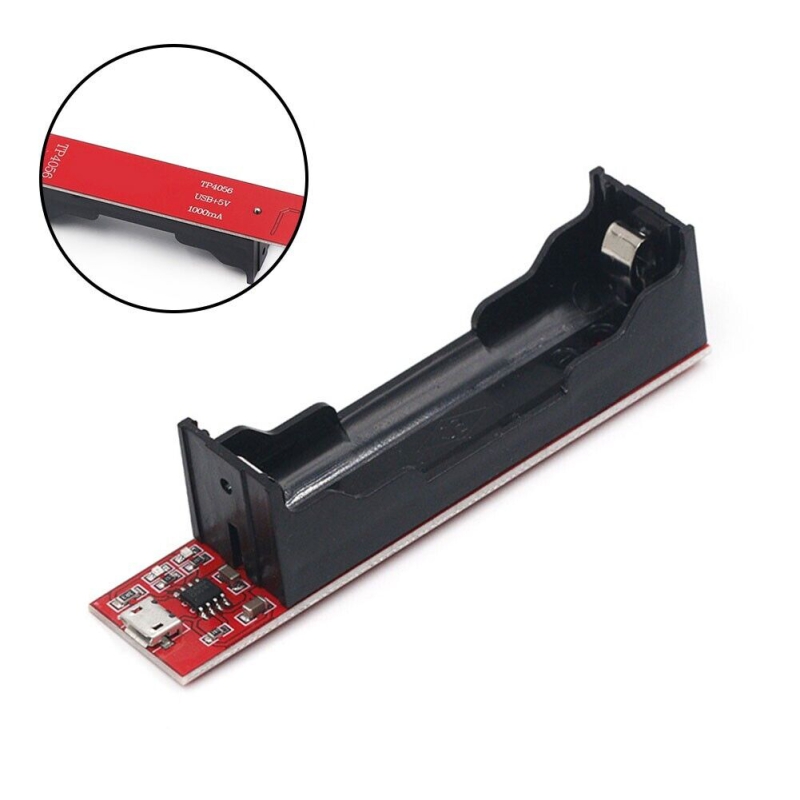

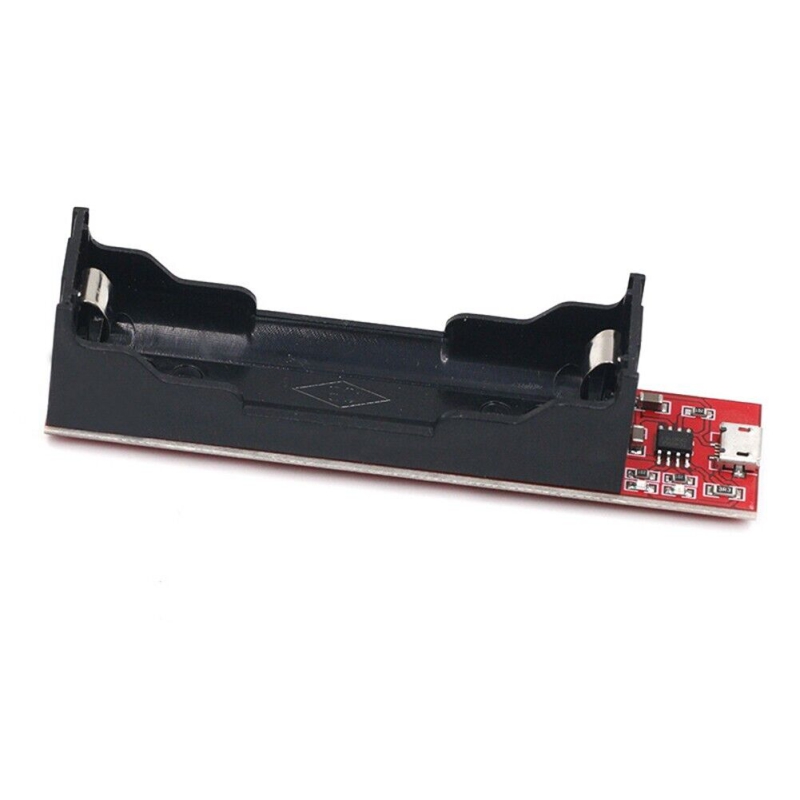

ماژول شارژر باتری لیتیومی TP4056 به همراه جاباتری

این ماژول شارژر باتری لیتیومی بر پایه تراشه کنترل شارژ TP4056 طراحی شده و به‌صورت اختصاصی برای شارژ ایمن و پایدار باتری‌های لیتیوم-یون سایز 18650 با ولتاژ نامی 3.7 ولت به‌کار می‌رود. تغذیه ورودی ماژول از طریق درگاه Micro USB و با ولتاژ 5 ولت تأمین می‌شود. این ماژول قابلیت شارژ با جریان ثابت 1000 میلی‌آمپر را داشته و ولتاژ شارژ نهایی را روی 4.2 ولت تنظیم می‌کند. وجود جاباتری پلاستیکی یکپارچه باعث سهولت نصب و تعویض باتری می‌شود. همچنین، این ماژول مجهز به دو نشانگر LED است که وضعیت شارژ را به‌صورت دیداری نشان می‌دهد: LED قرمز برای حالت شارژ و LED سبز برای شارژ کامل. به دلیل طراحی ایمن و ساده، این محصول برای پروژه‌های قابل‌حمل، پاوربانک‌های دست‌ساز و تجهیزات قابل شارژ بسیار مناسب است.

مشخصات

• تراشه کنترل شارژ: TP4056
• ولتاژ ورودی: 5V از طریق Micro USB
• ولتاژ شارژ کامل باتری: 4.2V
• جریان شارژ: 1000mA
• حداکثر ظرفیت باتری قابل اتصال: 3000mAh
• نوع باتری سازگار: لیتیوم-یون سایز 18650
• نشانگر وضعیت در حال شارژ: دارد (LED قرمز)
• نشانگر وضعیت شارژ کامل: دارد (LED سبز)
• ابعاد: 21×96.5×22.5  میلی‌متر

کاربردهای رایج

این ماژول به‌دلیل طراحی ساده و عملکرد دقیق، در انواع پروژه‌های تغذیه قابل حمل و دستگاه‌های نیازمند شارژ ایمن باتری‌های لیتیومی کاربرد گسترده دارد. وجود جاباتری آماده و مدار کنترل شارژ یکپارچه باعث کاهش زمان مونتاژ و افزایش ایمنی مدار می‌شود.

• ساخت پاوربانک‌های سفارشی
• تجهیزات قابل‌حمل با تغذیه باتری
• پروژه‌های IoT و سنسورهای بی‌سیم
• دستگاه‌های روشنایی LED قابل‌شارژ
• مدارهای تست و آزمایش باتری‌های لیتیومی
• سیستم‌های تغذیه اضطراری کوچک
• اسباب‌بازی‌های شارژی
• پروژه‌های آموزشی الکترونیک
• شارژر جایگزین برای بردهای پرتابل
• دستگاه‌های ضبط و پخش قابل‌حمل

Specification

chip: TP4056
Input voltage: 5 volts
Suitable for 18650 size lithium batteries
Battery full charge voltage: 4.2 volts
Charging current: 1000mA
Battery type: 18650 size
Dimensions: 21×96.5×22.5 mm
