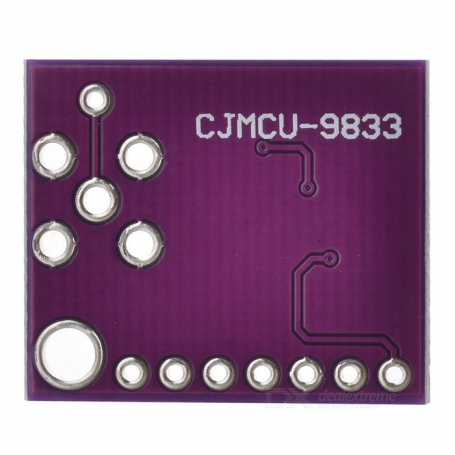

ماژول سیگنال ژنراتور AD9833 محصول CJMCU

فانکشن ژنراتور AD9833 محصول CJMCU یک مولد شکل موج قابل برنامه‌ریزی با مصرف کم است که می‌تواند انواع سیگنال‌های سینوسی، مربعی و مثلثی را با دقت 0.1 هرتز و فرکانس خروجی تا 12.5 مگاهرتز تولید کند. این ماژول با ولتاژ کاری 2.3 تا 5.5 ولت و از طریق رابط SPI به‌صورت دیجیتالی کنترل می‌شود. کاربردهای آن شامل تولید فرکانس، اندازه‌گیری جریان مایعات و گازها، حسگرهای تشخیص مجاورت و حرکت، و تجهیزات آزمایشی و پزشکی است.

مشخصات:

• ولتاژ کاری: 2.3V – 5.5V
• فرکانس خروجی: 0 – 12.5MHz
• دقت فرکانس: 0.1Hz (با ساعت مرجع 25MHz)
• پروتکل ارتباطی: SPI
• نوع سیگنال‌ها: سینوسی، مثلثی، مربعی
• دمای کاری: 40- تا 105+ سانتی گراد
• قدرت مصرفی: 12.65 میلی‌وات در 3 ولت
• امپدانس خروجی: 50 اهم

ویژگی ها:

• مولد شکل موج
• دقت بالا
• تولید فرکانس بالا
• کنترل دیجیتالی
• پروتکل SPI
• دمای کاری وسیع
• قدرت مصرفی پایین
• ابعاد کوچک

کاربرد ها:

• تولید فرکانس: استفاده به عنوان منبع سیگنال در مدارها
• اندازه‌گیری جریان مایعات و گازها: کاربرد در سیستم‌های اندازه‌گیری
• حسگرهای مجاورت: تشخیص موقعیت اشیا
• حسگرهای حرکتی: شناسایی حرکت و تغییرات
• تجهیزات آزمایشی و پزشکی: تست و ارزیابی عملکرد تجهیزات
• تولید کننده ساعت اسکن: استفاده در مدارهای دیجیتال و مخابراتی

Introduction

High-precision programmable waveform generator CJMCU- 9833AD9833 is CJMCU a low power programmable waveform generator capable of generating sine, triangle wave, square wave output.

Features

Digitally programmable frequency and phase
12.65 mW power consumption at 3 V
0 MHz to 12.5 MHz output frequency range
28-bit resolution: 0.1 Hz at 25 MHz reference clock
Sinusoidal, triangular, and square wave outputs
2.3 V to 5.5 V power supply
No external components required
3-wire SPI interface
Extended temperature range: −40°C to +105°C
Power-down option
AEC-Q100 qualified for automotive applications
