سیگنال ژنراتور تک کانال 500KHZ مدل FG-100DDS

معرفی

مهمترین دستگاه در تست تجهیزات الکترونیک فانکشن یا سیگنال ژنراتور (signal generator) می باشد. فانکشن ژنراتور یک تولید کننده سیگنال یا شکل موج مانند سینوسی، مربعی، مثلثی و… با دامنه و فرکانس های مختلف می باشد. بطور مثال توسط یک فانکشن ژنراتور میتوان شکل موج مربعی به دامنه 5Vpp با فرکانس 12KHz را تولید کرد. سپس از این سیگنال بعنوان منبع تغذیه در مدارات الکترونیکی، مخابراتی و… استفاده کرد. برای عیب یابی و طراحی در مدار نیاز به سیگنال قابل کنترل داریم تا بتوانیم بهترین عمکرد از مدار را بدست آوریم.

مشخصات

منبع تغذیه: 4-10 ولت DC
جریان: 250 میلی آمپر
محدوده فرکانس: موج سینوسی 1-500 کیلوهرتز
وضوح: 1 هرتز
اعوجاج موج سینوسی: >1% زیر 1 کیلوهرتز، >0.5% بالای 1 کیلوهرتز
دامنه خروجی: حداکثر +/- 10V (p-p)
امپدانس خروجی: 50 اهم
آفست DC: حداکثر  10± ولت، با عملکرد خاموش شدن
قابلیت ذخیره سازی پارامترهای تنظیم شده
شکل موج خروجی : موج سینوسی، موج مربعی، موج مثلثی، موج دندانه اره ای جلو، موج دندان اره معکوس، موج الکتروکاردیوگرام، موج نویز
اندازه مورد : 140 * 80 * 27 میلی متر
وزن مورد : 144 گرم

کاربردها

مراکز تحقیق و توسعه
آزمایشگاه های آموزشی مانند آزمایشگاه الکترونیک در دانشگاه ها
تعمیر تجهیزات الکتریکی و الکترونیکی
تست پاسخ دهی و تست تحریک، بررسی خصوصیات پاسخ فرکانسی و تزریق سیگنال داخل مداری

Introduction

1HZ-500KHZ FG-100 DDS Functional Signal Generator Sine Triangle Square Sawtooth ECG Noise Output Frequency Meter Signal Source Module Frequency Counter

Features

Output Waveform — Sine, wave, square wave, triangle wave, forward sawtooth wave, reverse sawtooth wave, electrocardiogram wave(ECG wave), noise wave.
DDS Frequency Range — Sine wave 1- 500KHz (the output amplitude will decrease with the further increase of frequency), other waveforms 1 Hz-50KHz (but the upper limit of adjustable frequency is not limited, if the distortion and shaking requirements are not high, use the frequency can be further increased).
Application — Due to the excellent DSS accuracy and frequency stability, it can also be used to calibrate the sweep time factor for oscilloscopes. You can also use its square wave to calibrate your oscilloscope attenuator or adjust your oscilloscope probe
Versatile Power Supply — Its power supply can be either DC adaptor or a Lithium battery. Power supply range DC 4-10V, it is recommended to choose DC 5V when using the adapter, and 3.7V lithium battery when using battery power.

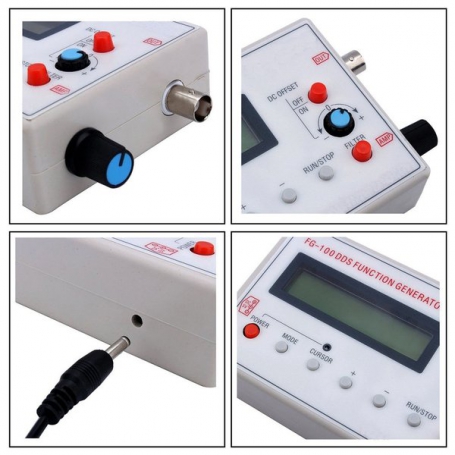

Large LCD Screen — Large LCD display with backlight for easy instant reading. Labeled function button for easy operation. Working with an oscilloscope, it can be used to troubleshoot the electronic circuit, characterize the audio amplifier frequency response or measure the impulse response.
Have a filter (can be opened and closed) to suit the output of sine wave and pulse wave.

Specification

Power Supply: DC 4-10V
Current: 250mA
Frequency Range: sine wave 1-500kHz
Resolution: 1 Hz
Sine wave distortion: <1% below 1kHz , <0.5% above 1kHz
Output Amplitude: Maximum +/- 10V(p-p)
Output impedance: 50 ohms
DC Offset: Maximum +/- 10V, whit shutdown function

All Setting Parameters Can Be Saved
Output Waveform: sine wave, square wave, triangle wave, forward sawtooth wave, reverse sawtooth wave, electrocardiogram wave, noise wave
Item Size: 140 * 80 * 27mm / 5.5 * 3.1 * 1.1in
Item Weight: 144g
