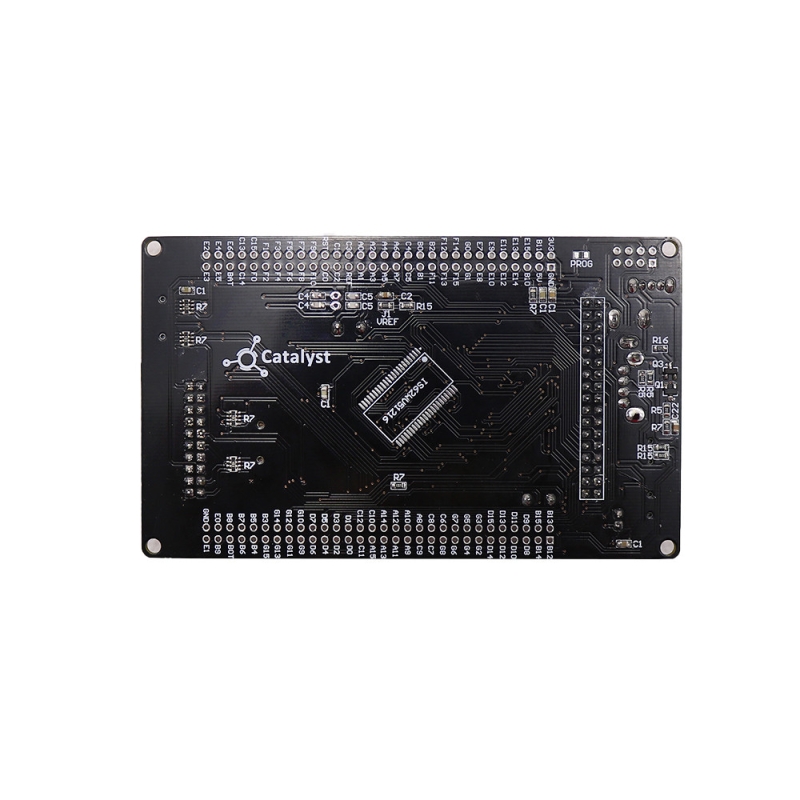

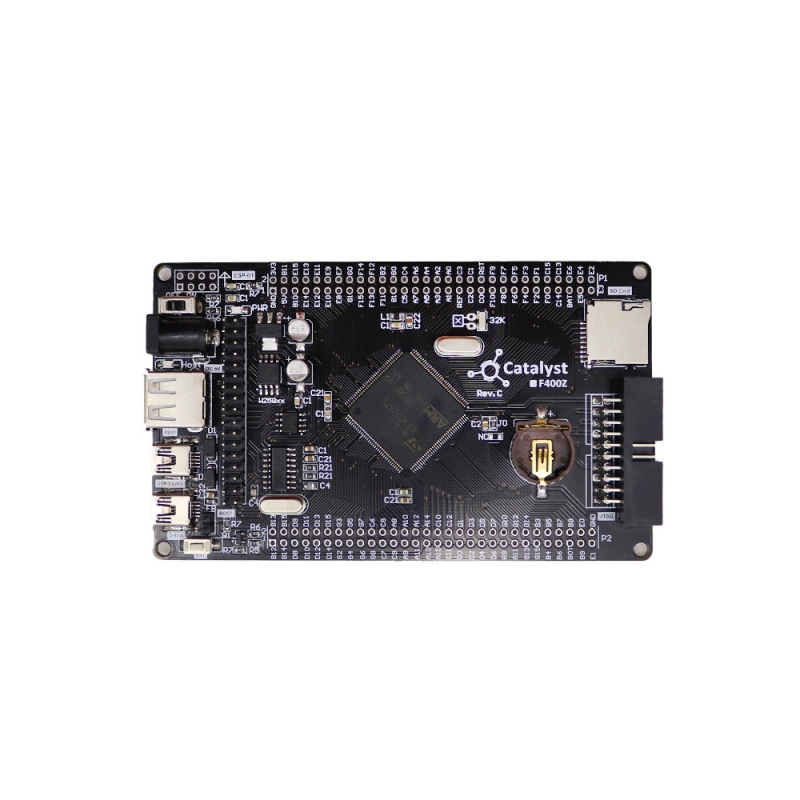

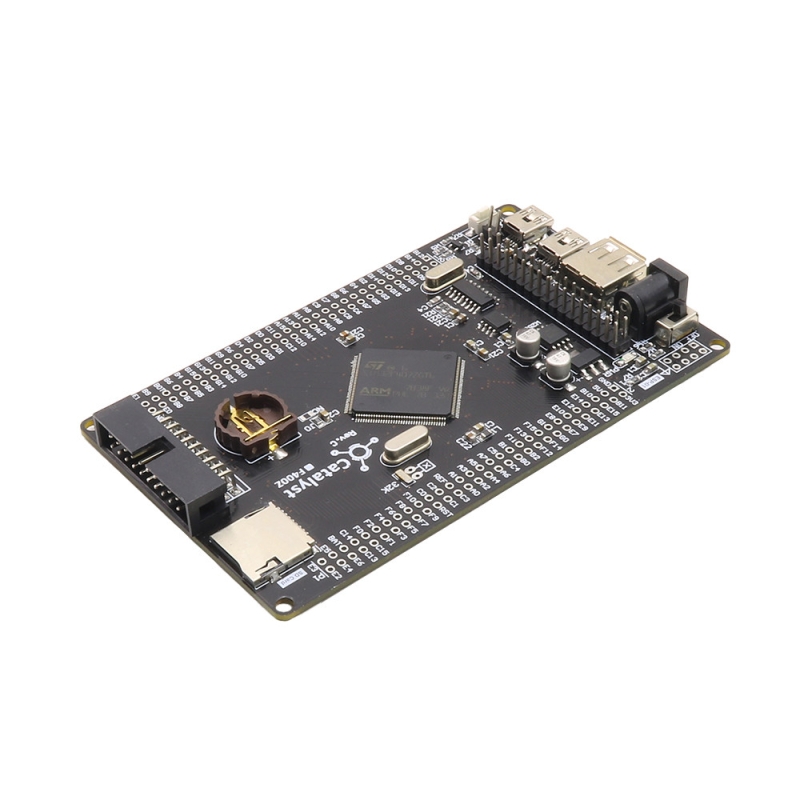

برد کاتالیست STM32F407ZGT6

شناسه محصول: 797955

3,590,000 تومان

ناموجود

افزودن به علاقه مندی
مقایسه
12 نفر در حال مشاهده این محصول هستند!

20 هزار محصول

روش های پرداخت

پشتیبانی 24/7

پشتیبانی نامحدود آنلاین

تحویل در کمترین زمان ممکن

پیگیری سفارشات

واژه کاتالیست یک کلمه در اصل یونانی بوده و در علم شیمی به ماده ای اطلاق می­ شود که سرعت فرایند­های شیمیایی را شدیدا افزایش می­ دهد. ایده و بیس اولیه طراحی بردهای کاتالیست نیز دقیقا بر این اصل بوده است که این بردها به عنوان یک کاتالیزور، سرعت طراحی و ایجاد نمونه اولیه یا حتی ساخت محصولات الکترونیکی را افزایش داده و طراحان را از دردسرهای مرتبط با آن خلاص کند. همچنین این بردها به دلیل پشتوانه علمی و برنامه های نمونه جامعی که در نظر گرفته شده است می­توانند منبعی مناسب برای افراد مبتدی و کسانی باشند که قصد مهاجرت به نسل جدید میکروکنترلرهای ARM را دارند. در حال حاظر 3 نمونه از بردهای کاتالیست برای میکروکنترلرهای سری F1 ، F2 و F4 شرکت ST تولید شده و به تدریج برای سایر خانواده ها و دیگر شرکت ها نیز محصولات متنوعی ارائه خواهد شد. طبق برنامه ریزی توسعه که برای این سری از محصولات در نظر گرفته شده است در کنار بردهای کاتالیست شیلدهای جانبی متنوعی برای بهره گیری حداکثری از امکانات موجود در میکروکنترلرها و اضافه شدن انواع فناوری های روز ارتباطی و کنترلی نیز توسعه داده خواهد شد.

امکانات برد آموزشی
01پردازنده مرکزی STM32F407ZGT6 با فرکانس کاری 168MHZ و هسته Cortex-M4
021مگابایت حافظه Flash و 192 کیلوبایت حافظه SRAM روی میکروکنترلر
03کانکتور جهت اتصال انواع ماژول LCD های 7، 4.3 ، 3.2 و 2.8 اینچ به همراه تاچ
04امکان اتصال حافظه SRAM خارجی با حجم 8 مگابایت IS62WV51216
05تراشه EEPROM خارجی AT24C32 با 32 کیلوبیت حافظه روی برد
06کانکتور JTAG استاندارد برای پروگرام و عیب یابی Debug
07مبدل USB به سریال برای ارتباط با کامپیوتر و بوت لودر سریال
08سوکت کارت حافظه Micro SD با رابط پرسرعت SDIO
09باتری Backup و کریستال 32 کیلوهرتز برای بخش RTC
10کانکتورUSB-A برای واحد USB OTG/Host و اتصال لوازم USB
11کانکتور USB mini برای ارتباط USB Device با کامپیوتر

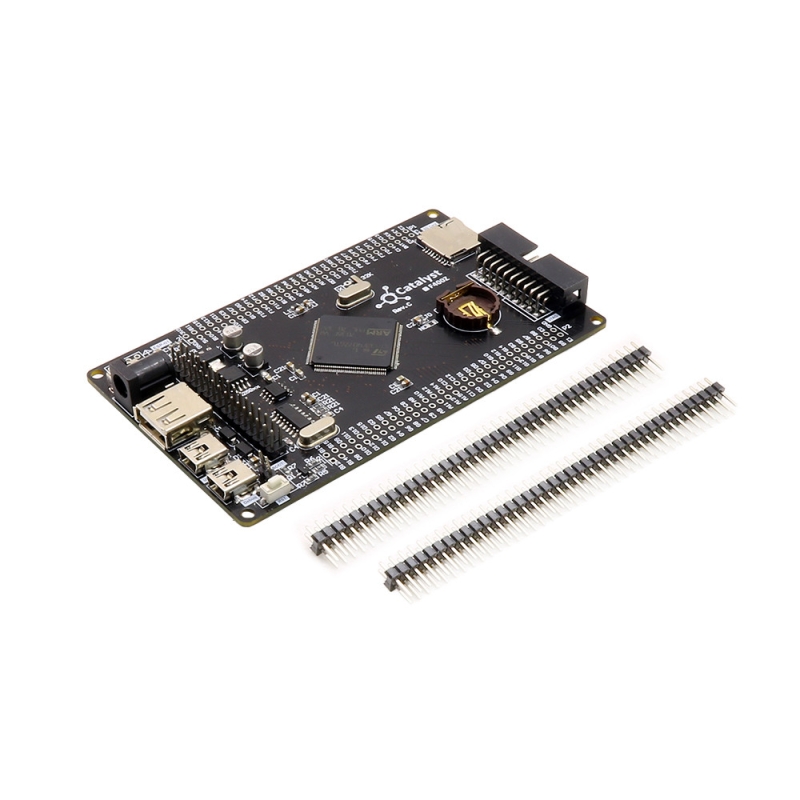

12در دسترس بودن تمام پین های میکروکنترلر با دو عدد پین هدر 60 پین
13کانکتور برای اتصال ماژول وای فای ESP-01
14شستی ریست میکروکنترلر و جامپر برای فعال سازی بوت لودر
15جک آداپتور برای تامین ولتاژ تغذیه 5 ولت برد
16بدون نیاز به پروگرامر و پروگرام شدن از طریق بوت لودر سریال
17تراشه حافظه فلش سریال W25Q32 با 32 مگابیت حافظه

برنامه های نمونه

01کار با واحد GPIO و تغییر در وضعیت پین PC0دانلود
02ایجاد تاخیر دقیق با استفاده از تایمر Systickدانلود
03راه اندازی واحد سریال و ارسال اطلاعات از طریق مبدل USB به سریالدانلود
04راه اندازی واحد RTC و ارسال زمان از طریق سریالدانلود
05راه اندازی LCD 3.2 اینچ عریض و نمایش عکس و متن روی آندانلود
06راه اندازی LCD 3.2 و LCD2.8دانلود
07راه اندازی LCD 4.3 با برد درایور SSD1963دانلود
08راه اندازی LCD 4.3 با برد درایور FT800دانلود
