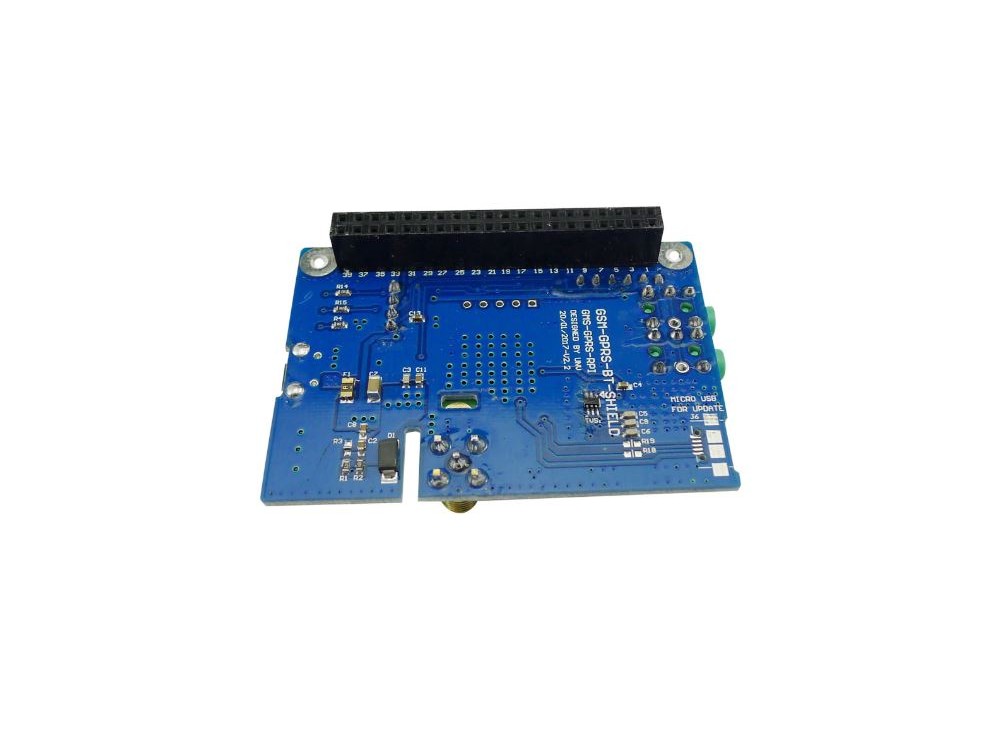

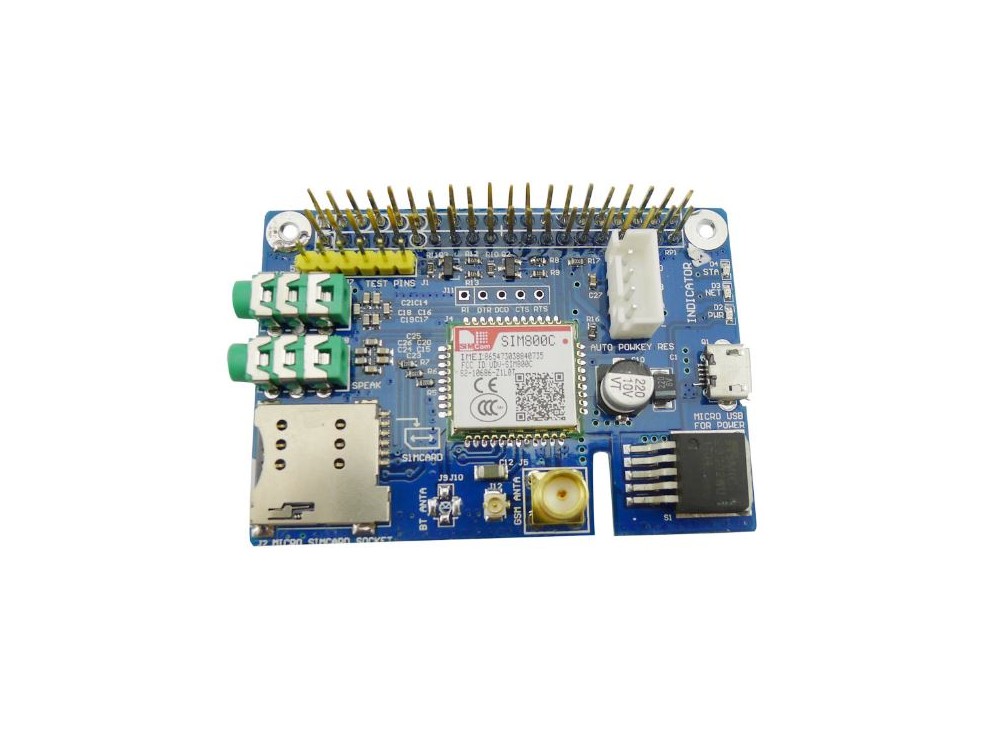

برد توسعه SIM800C مخصوص رزبری پای

تراشه SIM800c یکی از پرکاربرد ترین تراشه ها در زمینه GPRS/GSM میباشد که این بار به همراه امکانات جدید تر و آنتن برای رزبری پای عرضه شده است. به کمک این شیلد میتوانید تماس صوتی بر قرار کنید، به شبکه اینترنت متصل شوید و پیام متنی ارسال و دریافت کنید. همچنین ورودی ولتاژ تراشه این مدار کاملا ایزوله شده میباشد و در صورت تغییرات و افزایش تاگهانی ولتاژ، تراشه شما آسیب نخواهد دید. این ماژول به همراه آنتن به راحتی بر روی برد رزبری پای قابل نصب میباشد و پس از اعمال تغذیه، میتوانید تنظیمات را از طریق AT Command  و پروتکل UART  انجام دهید.

مشخصات فنی:

• ابعاد: 66mm x 45mm
• ولتاژ ورودی: 5 الی 18 ولت
• حداکثر جریان مصرفی: 2A
• پروتکل ارتباطی: UART
• نحوه اتصال: پین هدر دوبل مادگی
• کانال های پشتیبانی شده: 850/900/1800/1900 MHzپ
• پشتیبانی از ارسال و دریافت پیام کوتاه – تلفن – GPRS – پروتکل HTTP , DTMF و MMS و …
• دارای ماژول  مبدل usb-Ttl برای اتصال مستقیم به کامپیوتر
• دارای جا سیمکارتی
• دارای 2 LED برای اشکال زدایی بهتر مدار

ویژگی ها:

• ارسال و دریافت پیام کوتاه
• برقراری تماس تلفنی
• اتصال به GPRS
• پشتیبانی از پروتکل HTTP، DTMF و MMS و غیره
• دارای ماژول مبدل USB-TTL برای اتصال مستقیم به کامپیوتر

کاربرد ها:

• برقراری تماس صوتی
• ارسال و دریافت پیامک
• اتصال به اینترنت (GPRS)
• استفاده از پروتکل HTTP
• پشتیبانی از DTMF و MMS
• پروژه‌های IoT و ارتباطات از راه دور
• مدیریت و کنترل از طریق AT Command
• پشتیبانی از سیستم‌های نظارتی و امنیتی

Specification

The module Basic features
Arduino 51 STM32 AVR MCU compatible
Prototype expand
The frequency is 850/900/ 1800/1900 MHz.
Operating temperature range: -40 degrees C to +85 C
Communication interface: The TTL level serial interface compatible 2.85/3.3/5v MCU
LED: Two led, the Net led and the PWR led.
SIMCARD: micro SIMCARD holder
Voltage:5V-18V
Interface:UART TTL
Antenna interface:SMA,IPX
Audio Interface:3.5mm
Baudrate: 2500 to 115200
Function: It supports text messaging, phone, GPRS data,HTTP protocol support, DTMF decoding, MMS, recording function, Bluetooth, TTS function and so on
