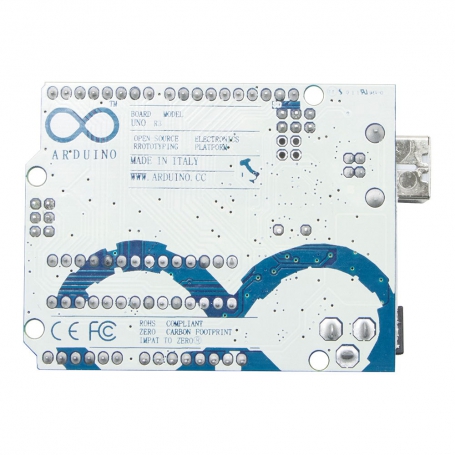

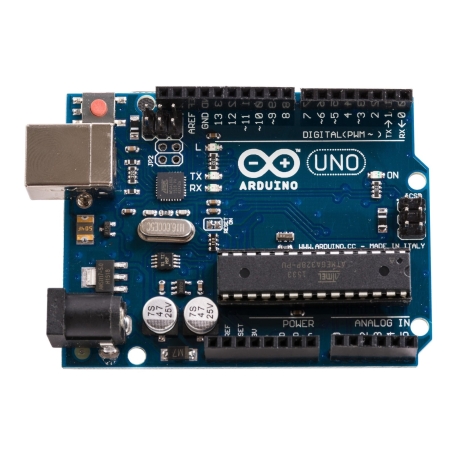

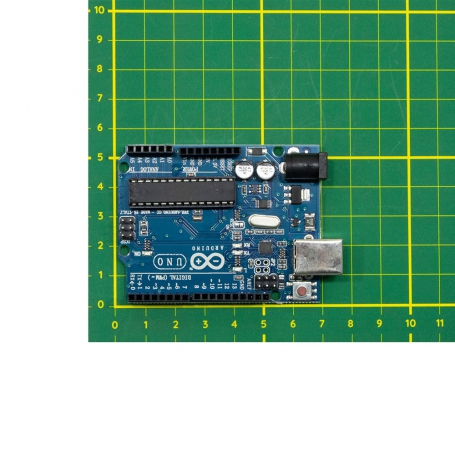

برد آردوینو Arduino UNO R3

برد آردوینو UNO بر پایه میکروکنترلر ATmega328 ساخته شده است.آردوینو UNO دارای 14 پین ورودی و خروجی دیجیتال، 6 پین ورودی آنالوگ، ، یک کریستال 16مگاهرتز، یک پورت USB  ، یک پاورجک (ورودی منبع تغذیه)، یک ICSP header و یک دکمه ریست می باشد. برد آردوینو UNO (آردوینو یونو)برای کسانی که تازه شروع کرده اند مناسب ترین برد خانواده آردوینو می باشد و از لحاظ قیمت و امکانات، مقرون به صرفه ترین برد به حساب می آید.

مشخصات

• میکروکنترلر: ATmega328P
• ولتاژ کاری: 5 ولت
• ولتاژ ورودی (توصیه می شود): 5-9 ولت
• پین های ورودی/خروجی دیجیتال: 14 (که 6 عدد خروجی PWM را ارائه می‌کنند)
• پین های ورودی آنالوگ: 6
• جریان DC در هر پایه ورودی/خروجی: 20 میلی آمپر
• جریان DC برای پین 3.3 ولت: 50 میلی آمپر
• حافظه فلش: 32 کیلوبایت (ATmega328P)
• SRAM دو کیلوبایت (ATmega328P)
• EEPROM یک
• سرعت فرکانس: 16 مگاهرتز

Introduction

Arduino/Genuino Uno is a microcontroller board based on the ATmega328P (datasheet). It has 14 digital input/output pins (of which 6 can be used as PWM outputs), 6 analog inputs, a 16 MHz quartz crystal, a USB connection, a power jack, an ICSP header and a reset button. It contains everything needed to support the microcontroller; simply connect it to a computer with a USB cable or power it with a AC-to-DC adapter or battery to get started.. You can tinker with your UNO without worring too much about doing something wrong, worst case scenario you can replace the chip for a few dollars and start over again.

Specification

Microcontroller: ATmega328P
Operating Voltage: 5V
Input Voltage (recommended): 5-9V
Digital I/O Pins: 14 (of which 6 provide PWM output)
PWM Digital I/O Pins: 6
Analog Input Pins: 6
DC Current per I/O Pin: 20 mA
DC Current for 3.3V Pin: 50 mA
Flash Memory: 32 KB (ATmega328P)
SRAM: 2 KB (ATmega328P)
EEPROM: 1 KB (ATmega328P)
Clock Speed: 16 MHz
